邦達防爆溫度控制器BJW51恒功率電伴熱專用

邦達公司專業提供電伴熱系統，其中電伴熱系統包括電伴熱帶及電伴熱配件，如防爆溫度控制器BJW51。BJW51防爆溫度控制器是按照GB3836-2000《爆炸性環境用防爆電氣設備》的有關規定制造，防爆標志“EⅡBT4”。



一、溫控器產品簡介

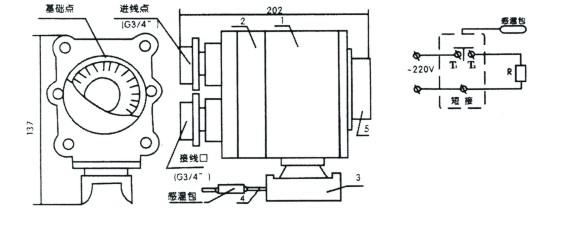

溫度器主要由芯盒1.接線盒；2.盒座；3.控溫元件和測溫毛細管；4.溫度調節盒；5.膠封材料等組成。芯盒里裝有控溫元件。控溫元件調節軸和測溫毛細管采用隔爆結構和膠封結構，供控制電纜的進線和出線使用。產品結構見下圖：



說明：1.虛線框表示溫控器接線盒，T1，T2溫控器觸點；2.R在單相回路中表示電熱帶，在三相回路中表示交流接觸器線圈



二、溫控器工作原理

溫控器感溫包接觸到的被控介質溫度升高時，溫包中的液體受熱膨脹，當被控介質超過設定溫度時，T1、T2觸點斷開，于是自動切斷電源，停止伴熱。此時，感溫包溫度慢慢降低；當溫度低于設定溫度時，觸點T1、T2重新閉合，又自動回復送電。



三、產品主要技術參數

額定電壓：220V/380V

防護等級：IP54

額定電流：15A

電纜線螺紋：G3/4

防爆標志：Exem11T4



四、安裝使用與維護

（1）打開溫控器接線盒蓋，擰下接套，將進、出線電纜各自穿過接套、壓圈、橡膠密封圈進入接線腔。

（2）在工作電壓為220V/110V的單項系統中，將進、出線中各自一根芯線分別裝在“T1”和“T2”接線柱上，剩下的一根進線和一根出線接在“短接”線柱上，然后擰緊線蓋螺釘。

（3）在380V三相系統中，必須增加一只交流接觸器KM，將其主接觸點接入負載回路，溫控器的觸點T1、T2接入220V或380V的控制回路，通過KM線圈得電、失電來控制負荷回路的通與斷。安裝時，來自配電箱的一根二芯控制電纜通過一只線嘴進入接線腔，接在溫控器T1、T2觸點上，另一只線嘴空著不用。

（4）打開溫度調節蓋，將旋鈕上的介質工藝溫度數對準芯殼上的紅色上基準點，然后上緊盒蓋螺釘。

（5）將盒座用管卡固定在管道的適當部位（一般在電源接線盒附件），并將測溫毛細管用耐熱壓敏膠帶敷設在被測管管表面，感溫包用鋁箔膠帶緊貼在管道被測溫度的部位上，并用耐熱壓敏膠帶扎牢。測溫毛細管安裝部位應遠離電伴熱帶，以防誤動作。

（6）電源線接入電網，控制線通過防爆電源接線盒接入電伴熱帶，檢查無誤后即可送電工作。

（7）溫控器安裝注意事項

a、感溫包只能水平安裝、盒垂直向下安裝，否則會出現溫度不穩定現象。

b、接線盒如有變形、裂痕盒損壞，應停止使用，更換新的溫控器

（8）溫控元件是否正常工作的判斷方法

將萬用表電阻檔接觸“T1”、“T2”觸點：從低到高轉動調溫旋轉，在氣溫刻度線附件（溫包放在空氣中）能聽到“卟卟”觸點開閉響聲，且萬用表指針由“斷→通”，則表示正常；若指針不動，表示溫控元件已壞。



五、注意事項

1、發現接線盒外殼有變形，裂痕或損壞，應停止使用，更換新件。

2、安裝時防止外編織銅絲與電熱絲、芯線之間短路，且保證電氣間隙不小于8mm,爬電距離不小于10mm。

3、接線盒多余出孔不用時，應用厚度不小于2mm的堵板堵死。

4、電源接線盒外殼設有電纜，當電流小于15A使用3×2.5m㎡橡套電纜，大于15A使用3×4m㎡橡膠電纜。

5、電源接線盒設有接地端子，以便電熱帶接地之用。

6、當電源接地線盒用在埋地管上時，安裝后在電纜進口處用702膠密封。
