山東濱?；て髽I(yè)硫酸管道電伴熱帶保溫設計要點

山東濱海某化工企業硫酸管道需要保溫伴熱，管道為DN110，溫度需要維持在55℃，當?shù)?最低氣溫-10℃，保溫材料為玻璃纖維，保溫厚度為50mm；管道長度1100米，有3根長管道需要使用電伴熱帶保溫。

我公司承接了此項目，為之通過電伴熱帶設計與施工方案。首選根據各項參數，確定使用串聯恒功率電伴熱帶。因為管線較長，為了安裝簡便，盡可能的較少回路，選擇使用長度長的串聯恒功率電伴熱帶。

串聯恒功率電伴熱帶功率恒定，電伴熱帶通電，電流通過發熱體不斷放出熱量，形成一條發熱均勻的電伴熱帶。恒功率電伴熱帶，不僅發熱溫度高，而且耐溫高，具有發熱溫度均勻，保溫效果好的特色。。

串聯恒功率電伴熱帶有一層金屬編織層和防腐外護套，起到安全接地、保護、機械性能強、防爆防腐的作用。電伴熱帶在運作的時候，配合溫度控制使用，方便調節電熱帶系統溫度。

硫酸管道電伴熱帶系統主要由串聯恒功率電伴熱帶電氣附件、安裝附件及防爆溫控箱組成。

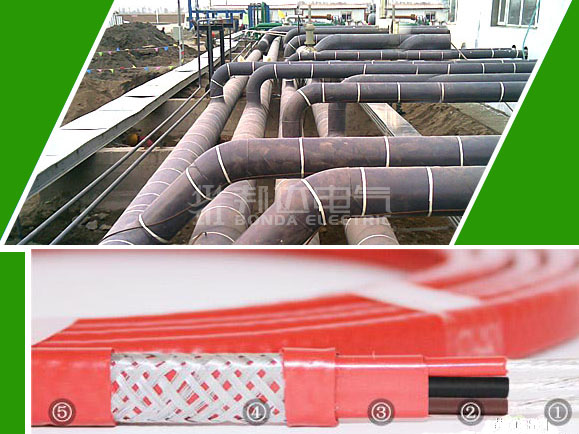

串聯恒功率電伴熱帶結構：

１、母線：銅芯導線；

2、絕緣層：耐高溫塑料；

3、內護套；

4、屏蔽層：鋁鎂合金絲，覆蓋密度80%；

5、外護套層: 耐高溫塑料；

串聯恒功率電伴熱帶特點是使用長度長，特別適合于長輸送硫酸管線。安裝的使用一根管道使用2根1100米作用的電伴熱帶即可（因為管徑稍大一些，選擇平鋪兩根的方式）。

串聯恒功率電伴熱帶特別適用于石油、化工、建筑、食品、電力、碼頭、消防等行業的長輸管線的管道保溫。
